Программирование, клонирование и адаптация блоков ECU и TCU – OBD, BENCH, BOOT, BDM и JTAG

Программирование, клонирование и адаптация блоков ECU и TCU

В Szulc Motorsport мы выполняем профессиональное чтение, запись, программирование, клонирование и восстановление блоков управления двигателем ECU и автоматической коробкой передач TCU. В зависимости от типа блока, процессора и уровня защиты используются методы связи OBD, BENCH, BOOT, BDM и JTAG.

Метод работы подбирается индивидуально для каждого блока. Не каждый ECU необходимо вскрывать – во многих случаях полное чтение памяти возможно через диагностический разъём или непосредственно через контакты блока в режиме BENCH.

Чтение и запись ECU и TCU через OBD

Мы работаем с блоками управления, применяемыми в различных видах транспорта и техники, включая:

• легковые и лёгкие коммерческие автомобили,
• грузовые автомобили,
• мотоциклы,
• тракторы и сельскохозяйственную технику,
• строительную технику,
• лодки и другую технику с двигателями внутреннего сгорания,
• гидроциклы и снегоходы.

Если конкретный блок поддерживает безопасную связь через OBD, чтение или запись можно выполнить без демонтажа модуля с автомобиля.

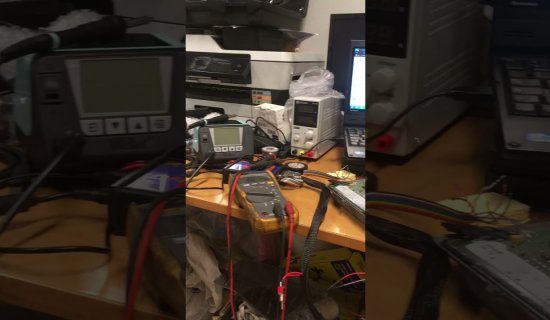

Программирование ECU в режиме BENCH

Режим BENCH позволяет установить прямую связь с блоком управления через его разъём без пайки непосредственно к электронной плате. В зависимости от конкретного ECU возможно чтение и запись памяти FLASH, EEPROM и данных процессора.

Примеры семейств блоков, поддерживаемых в режиме BENCH:

• Bosch EDC7,
• Bosch EDC16,
• Bosch EDC17,
• Bosch ME9 / MED9,
• Bosch MED17 / ME17,
• Bosch MD1,
• Bosch MG1,
• Siemens / Continental PCR2.1.

Для отдельных блоков PCR2.1 необходимую процедуру разблокировки также можно выполнить через pinout без вскрытия ECU.

Современные процессоры MD1 и MG1

Мы также работаем с блоками новых поколений, построенными на современных процессорных платформах, включая:

• Freescale SPC5777,
• Infineon AURIX TC29x,
• STMicroelectronics SPC58.

В зависимости от конкретного блока и версии программного обеспечения может быть доступно полное чтение памяти, запись, создание резервной копии данных или процедура восстановления.

Полное чтение ECU – FLASH, EEPROM и данные процессора

Мы работаем с блоками управления многих производителей, включая:

• Bosch,
• Continental / Siemens,
• Delco,
• Denso,
• Magneti Marelli,
• Temic,
• а также со многими другими системами, применяемыми в легковых, коммерческих автомобилях и спецтехнике.

BOOT, BDM и JTAG – прямой доступ к памяти блока управления

Для блоков, в которых связь через OBD или BENCH не обеспечивает необходимого доступа, мы используем сервисные режимы BOOT, BDM и JTAG. Они позволяют напрямую работать с процессором и памятью блока управления.

Эти методы применяются, в частности, для:

• создания полной резервной копии ECU,
• чтения памяти FLASH и EEPROM,
• клонирования блоков управления,
• восстановления ECU после неудачного программирования,
• переноса данных в совместимый блок-заменитель,
• диагностики повреждённых блоков управления.

BDM и JTAG

• BDM MPC55x,
• BDM MPC56x,
• BDM MC32 / ZC32,
• BDM HC12 / S12x,
• JTAG Nexus MPC / SPC56xx,
• JTAG Nexus MPC55xx,
• JTAG Renesas SH7055, SH7058, SH7059, SH7251, SH72543, SH72544,
• JTAG NEC 76F00xx.

BOOT Mode – Tricore

• TC1724, TC1728, TC1738,
• TC1762, TC1766, TC1767,
• TC1782,
• TC1791, TC1792, TC1793, TC1796, TC1797.

BOOT Mode – Renesas

• SH7052, SH7054, SH7055,
• SH7058, SH7059,
• SH7251, SH72543, SH72544.

BOOT Mode – Mitsubishi

• MH7202, MH7203,
• MH8102F, MH8105F, MH8106F,
• MH8202, MH8206F,
• MH8301F, MH8304F, MH8405F.

BOOT BAM – Motorola / SPC

• SPC5674,
• SPC5777.

Также поддерживаются отдельные блоки на процессорах Fujitsu, Hitachi, ST10 и C167. Доступный тип операции зависит от конкретного блока, аппаратной версии и уровня защиты.

Программирование и клонирование блоков TCU

Помимо блоков управления двигателем, мы также выполняем чтение, запись, программирование и клонирование блоков управления автоматическими коробками передач TCU.

В зависимости от типа коробки передач и блока управления доступны полное чтение MICRO + EEPROM, запись данных, создание резервной копии блока и перенос данных в другой совместимый модуль.

Мы работаем, в частности, с:

• DSG DQ200, DQ250, DQ500,
• S tronic VL501 и DL382,
• отдельными блоками коробок ZF 6HP, 8HP и 9HP,
• Mercedes 5G-Tronic и 7G-Tronic,
• отдельными системами GM, PSA и других производителей.

Клонирование и восстановление повреждённых блоков

В случае повреждения ECU или TCU, в зависимости от состояния модуля, может быть возможно создание резервной копии данных и перенос необходимой информации в совместимый блок-заменитель. Во многих случаях это позволяет сохранить важные конфигурационные данные и уменьшить объём дополнительных работ после замены модуля.

Перед выполнением любой операции мы проверяем аппаратные и программные номера блока, тип процессора, содержимое памяти и возможность безопасного выполнения необходимого чтения или записи.

Не нашли свой блок в списке?

Список поддерживаемых блоков и протоколов постоянно расширяется, поэтому не все доступные решения представлены на сайте. Если вашего ECU или TCU нет в списке, свяжитесь с нами и подготовьте полный номер блока, производителя и данные автомобиля или техники.

На основании этой информации мы проверим доступные возможности чтения, записи, клонирования или восстановления модуля.

Szulc Motorsport – Диагностика вместо догадок.
