Diagnostyka i naprawa magistral danych CAN, LIN, FlexRay, MOST
Nowoczesne pojazdy to zaawansowane systemy elektroniczne, w których pracuje kilkadziesiąt sterowników połączonych w jedną sieć danych.
Magistrale CAN, LIN, FlexRay oraz MOST odpowiadają za komunikację między silnikiem, skrzynią biegów, układami bezpieczeństwa, komfortu oraz systemami multimedialnymi.
Jeżeli komunikacja nie działa poprawnie, problem może dotyczyć całego pojazdu.
Masz problem z komunikacją sterowników?
Brak komunikacji CAN, błędy gateway, tryb awaryjny lub niedziałające systemy (ABS, ESP, skrzynia biegów, ADAS) bardzo często nie oznaczają uszkodzonego podzespołu.
W wielu przypadkach przyczyną jest usterka sieci danych, którą można zlokalizować tylko poprzez pomiary i analizę sygnałów.
Diagnostyka sieci CAN – podstawowe pomiary
Podstawowa diagnostyka rozpoczyna się od sprawdzenia rezystancji magistrali CAN.
Pomiar wykonuje się na złączu diagnostycznym OBD (piny 6 i 14) przy wyłączonym zapłonie.
Interpretacja wyników:
- około 60 omów – sieć sprawna
- około 120 omów – przerwa w magistrali
- 0 omów – zwarcie
Jest to podstawowy test pozwalający szybko ocenić stan sieci.

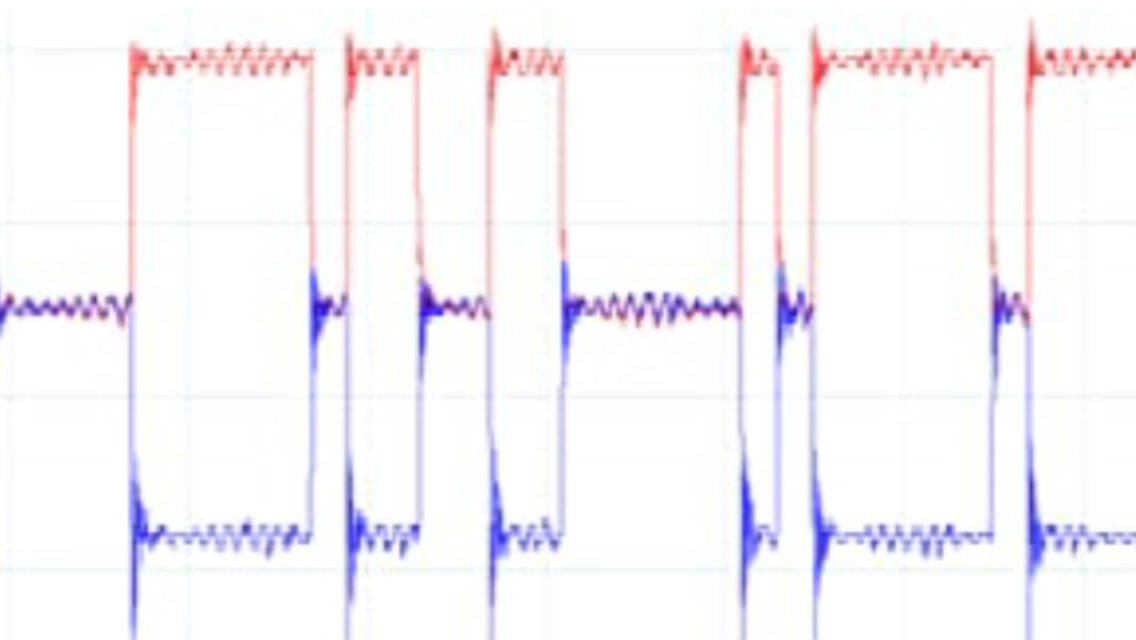

Zaawansowana diagnostyka oscyloskopowa
W przypadku problemów komunikacyjnych konieczna jest analiza sygnału.
Oscyloskop pozwala wykryć:
- zakłócenia sygnału
- zwarcia do masy lub zasilania
- uszkodzone sterowniki blokujące komunikację
Prędkości transmisji:
- CAN – do 1 Mbit/s
- FlexRay – do 10 Mbit/s
- MOST – do 150 Mbit/s
Bez oscyloskopu wiele usterek komunikacji pozostaje niewidocznych.
Zasady naprawy wiązek elektrycznych
Nieprawidłowa naprawa instalacji CAN powoduje problemy z komunikacją.
Podstawowe zasady:
- maksymalne rozprostowanie skrętki około 50 mm
- minimalna odległość między łączeniami około 100 mm
- zachowanie skrętu przewodów CAN High i CAN Low
Niezastosowanie tych zasad powoduje zakłócenia sygnału i błędy komunikacji.
Sieci komunikacyjne w pojazdach
W nowoczesnych pojazdach stosuje się kilka systemów transmisji danych:
- CAN – podstawowa magistrala
- LIN – systemy komfortu
- MOST – multimedia
- FlexRay – systemy bezpieczeństwa
- K-Line – starsze systemy diagnostyczne
- Ethernet – nowoczesne rozwiązania o wysokiej przepustowości
Każdy system ma inne zastosowanie i wymaga odpowiedniej diagnostyki.
Najczęstsze problemy z komunikacją CAN
W praktyce diagnostyka obejmuje przypadki takie jak:
- brak komunikacji CAN Audi, Volkswagen, Skoda, BMW, Mercedes
- błędy gateway i brak dostępu do sterowników
- samochód w trybie awaryjnym bez jednoznacznej przyczyny
- brak działania systemów ABS, ESP lub ADAS
- problemy ze skrzynią biegów mimo braku usterek mechanicznych
- brak komunikacji ze sterownikiem
W wielu przypadkach przyczyną jest problem w sieci CAN, a nie uszkodzony podzespół.
Problemy z komunikacją CAN – kiedy zgłaszają się klienci
Diagnostyka sieci CAN najczęściej dotyczy przypadków, w których standardowa diagnostyka nie przynosi rozwiązania.
- brak komunikacji ze sterownikiem mimo sprawnej instalacji
- błędy gateway bez jednoznacznej przyczyny
- brak możliwości połączenia z wybranym modułem
- losowe błędy komunikacji w wielu systemach
- samochód w trybie awaryjnym bez usterek mechanicznych
Brak komunikacji CAN – najczęstsze przyczyny
- uszkodzenia wiązek elektrycznych
- zwarcia lub przerwy w instalacji
- uszkodzone sterowniki blokujące komunikację
- błędy po naprawach powypadkowych
- nieprawidłowe naprawy instalacji
- ingerencje elektryczne, retrofit, modyfikacje
Dlatego diagnostyka musi opierać się na pomiarach, a nie na odczycie błędów.
Diagnostyka w praktyce
Współczesna diagnostyka wymaga pomiarów i analizy sygnałów.
Błędy komunikacji mogą:
- powodować nieprawidłowe działanie wielu systemów
- być zapisane w innym sterowniku niż źródło problemu
- uniemożliwiać diagnostykę pojazdu
- występować mimo sprawnych podzespołów
Dlatego kluczowa jest analiza danych, a nie wymiana części.
Przykłady z praktyki
Diagnostyka sieci CAN to często przypadki, których nie da się rozwiązać samym komputerem.
- uszkodzone wiązki po kolizjach
- sterowniki blokujące komunikację
- błędy po nieprawidłowych naprawach
- problemy po ingerencji w instalację
Każdy przypadek wymaga indywidualnej analizy.
Zakres
Diagnostyka CAN Audi / VAG stanowi podstawę działalności.
Realizowane są również wybrane przypadki w pojazdach:
- BMW
- Mercedes
- Porsche
Podejście
Diagnostyka oparta na pomiarach i analizie danych.
Bez zgadywania.
Bez wymiany sprawnych elementów.
