DL382 S-TRONIC (0CK / 0CL / 0CJ / 0HK)

Diagnostyka, serwis i naprawa przekładni DL382 oraz DL382+ stosowanych w samochodach Audi. Zajmujemy się również naprawą, kopiowaniem i klonowaniem sterowników TCU TEMIC, obsługą mechatroniki oraz modyfikacją parametrów pracy skrzyni biegów.

DL382 S tronic – informacje i wersje przekładni

DL382 S tronic jest siedmiobiegową, dwusprzęgłową przekładnią z mokrymi sprzęgłami, przeznaczoną do samochodów z silnikiem zamontowanym wzdłużnie. Skrzynie z tej rodziny występują między innymi w Audi A4, A5, A6, A7 oraz Q5.

Rodzina DL382 obejmuje kilka odmian różniących się budową, sposobem przenoszenia napędu i dopuszczalnym momentem obrotowym. W zależności od modelu samochodu można spotkać oznaczenia 0CK, 0CL, 0CJ, a w przypadku mocniejszych wersji DL382+ również 0HL i 0HK.

Pierwsze odmiany DL382 zostały wprowadzone między innymi w Audi A6 typu 4G. W kolejnych generacjach przekładnię rozwijano, stosując obsługę shift-by-wire, współpracę z napędem quattro Ultra oraz konstrukcje przystosowane do wyższego momentu obrotowego.

Poszczególne wersje nie zawsze mają identyczną budowę, liczbę sekcji olejowych, rodzaj filtrów ani procedurę serwisową. Przed rozpoczęciem naprawy lub wymiany oleju trzeba dokładnie ustalić typ zastosowanej przekładni i jej wyposażenie.

Najczęstsze problemy skrzyni DL382

• szarpanie podczas ruszania,
• szarpnięcie po zmianie przełożenia,
• nierówna lub opóźniona zmiana z pierwszego na drugi bieg,
• uderzenie podczas hamowania tuż przed zatrzymaniem,
• pukanie po dodaniu lub odpuszczeniu gazu,
• agresywne albo nierówne ruszanie,
• wibracje i poślizg sprzęgieł,
• zmiana przełożeń przy zbyt niskiej prędkości obrotowej silnika,
• komunikat o usterce skrzyni biegów,
• brak możliwości ruszenia samochodem.

Podobne objawy nie zawsze mają tę samą przyczynę. Źródłem problemu może być mechatronika, sprzęgła, sterownik TCU, instalacja elektryczna, niewłaściwy poziom lub rodzaj oleju, nieprawidłowe filtry, zużyte uszczelnienia, ograniczona wydajność pompy albo niepoprawne wartości adaptacyjne.

Dlatego naprawy nie należy rozpoczynać od przypadkowej wymiany części. Podstawą jest odczyt błędów, analiza parametrów pracy, sprawdzenie wartości adaptacyjnych, kontrola poszczególnych sekcji olejowych oraz uwzględnienie historii wcześniejszych napraw.

Serwis olejowy przekładni DL382

Informacja o wymianie oleju w skrzyni DL382 nie oznacza automatycznie, że obsłużono wszystkie wymagane sekcje przekładni. W zależności od wersji skrzynia może wymagać zastosowania różnych płynów, filtrów, uszczelnień i procedur napełniania.

Podczas serwisu sprawdzamy stan spuszczonych olejów, zastosowane wcześniej filtry i uszczelnienia oraz ślady wcześniejszej obsługi. Dobór części i płynów wykonujemy na podstawie dokładnej wersji przekładni, a po zakończeniu prac przeprowadzamy wymagane nastawy, adaptacje i jazdę testową z kontrolą parametrów pracy.

Nieprawidłowy olej, niewłaściwy filtr albo obsłużenie tylko jednej części przekładni mogą wpływać na jakość zmiany przełożeń i przyspieszać zużycie jej podzespołów.

Diagnostyka DL382 w praktyce – Audi A6 C8

Szarpanie przekładni DL382 nie zawsze oznacza uszkodzenie sprzęgieł lub mechatroniki. Przyczyną może być połączenie kilku nieprawidłowości: niewłaściwych filtrów i olejów, pozostawionych starych uszczelnień, obniżonej wydajności pompy w mechanicznej części skrzyni oraz nieprawidłowo obsłużonych pozostałych sekcji układu napędowego.

Taką sytuację pokazaliśmy na przykładzie Audi A6 C8, w którym deklarowany wcześniej serwis nie odpowiadał faktycznemu stanowi przekładni, napędu quattro Ultra i tylnego mostu.

Zobacz realizację: Audi A6 C8 DL382 – nierzetelnie wykonany serwis skrzyni i napędu quattro Ultra.

Naprawa i klonowanie sterownika TCU TEMIC DL382

Obsługujemy sterowniki TCU TEMIC stosowane w przekładniach DL382 oraz DL382+. Zakres prac dobieramy do wersji sterownika, rodzaju usterki i stanu zapisanych danych.

• kompletny odczyt i zapis pamięci mikroprocesora,
• odczyt i zapis pamięci EEPROM,
• wykonanie kopii danych sterownika,
• klonowanie TCU,
• przenoszenie danych do sterownika zastępczego,
• naprawa sterownika i mechatroniki,
• programowanie, kodowanie i uruchomienie sterownika zgodnie z konfiguracją samochodu.

Klonowanie sterownika pozwala przenieść wymagane dane z uszkodzonego TCU do sprawnego podzespołu zastępczego. Przed wykonaniem operacji sprawdzamy możliwość prawidłowego odczytu danych oraz zgodność sprzętową i programową obu sterowników.

Punkty zmiany biegów i modyfikacja oprogramowania TCU

W wielu samochodach seryjne oprogramowanie skrzyni utrzymuje zbyt niską prędkość obrotową silnika. Kierowca może wtedy odczuwać wibracje, opóźnioną reakcję na gaz lub nadmierne obciążanie układu napędowego.

Modyfikacja oprogramowania TCU pozwala zmienić sposób i moment przełączania biegów. Korekta punktów zmiany przełożeń może poprawić komfort jazdy i lepiej dopasować pracę przekładni do charakterystyki silnika oraz sposobu użytkowania samochodu.

Modyfikacji oprogramowania nie traktujemy jednak jako sposobu na ukrycie usterki mechanicznej. Przed zmianą parametrów sprawdzamy stan skrzyni, zapisane błędy, wartości adaptacyjne i parametry pracy. Jeżeli występuje problem mechaniczny, hydrauliczny lub elektryczny, najpierw trzeba ustalić i usunąć jego przyczynę.

Zakres obsługi przekładni DL382 i DL382+

• diagnostyka skrzyni biegów i analiza parametrów pracy,
• serwis olejowy wymaganych sekcji przekładni,
• wymiana filtrów i uszczelnień,

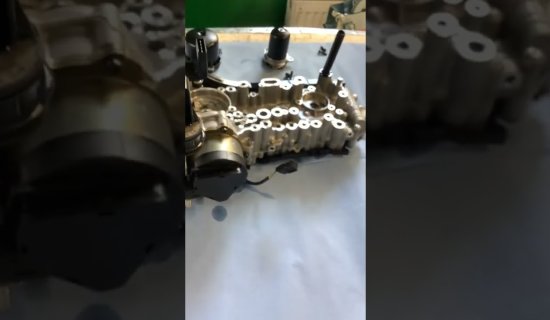

• diagnostyka oraz naprawa mechatroniki,
• diagnostyka sprzęgieł i mechanicznej części skrzyni,
• naprawa i klonowanie sterowników TCU TEMIC,
• kodowanie, programowanie i adaptacje,
• modyfikacja punktów zmiany biegów,
• jazda testowa i kontrola parametrów po naprawie.

W samochodach wyposażonych w quattro Ultra sprawdzamy również współpracę przekładni z napędem tylnej osi. Szarpanie podczas skręcania lub zawracania może wymagać oddzielnej diagnostyki przekładni quattro Ultra i tylnego mostu.

Wybrane numery części DL382

Poniższe numery są przykładami elementów stosowanych w rodzinie DL382. Dobór części należy zawsze potwierdzić dla dokładnej wersji przekładni i wyposażenia samochodu.

0CK325031
0CK141063
0CK325149D
0CK325121D
0CK321439A
0CK325421A
0CK325443
0CK325444
0CK325445
0CK325446
0CK325201D
0CK325371D
0CK325107F
0CK927523
0CK321371A
0CK301191A
G055529A2
G052549A2
0CJ927156
0HK927156B

Szulc Motorsport – diagnostyka, serwis i naprawa skrzyń DL382 oraz DL382+. Warszawa / Wyszków.

Diagnoza zamiast zgadywania.
